ZCW9-126/T3150-40隔离断路器

一、产品介绍

基于公司现有的LW25-126/T3150-40断路器，，，，，采用自能灭弧原理，，，，，开断性能好、操作功小、结构紧凑，，，，，采用断路器断口代替隔离断口，，，，，配用CT20弹簧机构，，，，，性能稳定可靠。。。。。

有源电子式电流互感器，，，，，保唬；；；；；；げ捎寐奘舷呷Γ，，，，测量采用低功率线圈，，，，，采集器供电方式为激光电源和取能线圈双路供电。。。。。采用公司现有的JW-126型接地开关，，，，，接地开关运动轨迹垂直于端子出线，，，，，接地开关集成于隔离断路器侧，，，，，与隔离断路器共支架，，，，，接地开关与隔离断路器具有相应的联锁关系。。。。。采用了电气和机械双重连锁保唬；；；；；；は低常，，，，防止误操作，，，，，确保产品安全可靠。。。。。其中机械闭锁保唬；；；；；；は低巢捎貌捎220V、6W电机驱动，，，，，可远程和就地操作。。。。。智能终端、合并单元、在线监测IED置于智能控制柜内。。。。。

一次元件高度集成，，，，，在隔离断路器的基础上高度集成了电子式电流互感器、接地开关等，，，，，优化了空间布局，，，，，可使电站面积缩减40%以上。。。。。

打破现有的一、二次设备界限，，，，，将智能组件、传感器与一次设备一体化设计，，，，，实现设备有效集成，，，，，功能高度整合，，，，，确保了一次设备智能化向智能一次设备转变；；；；；；；；

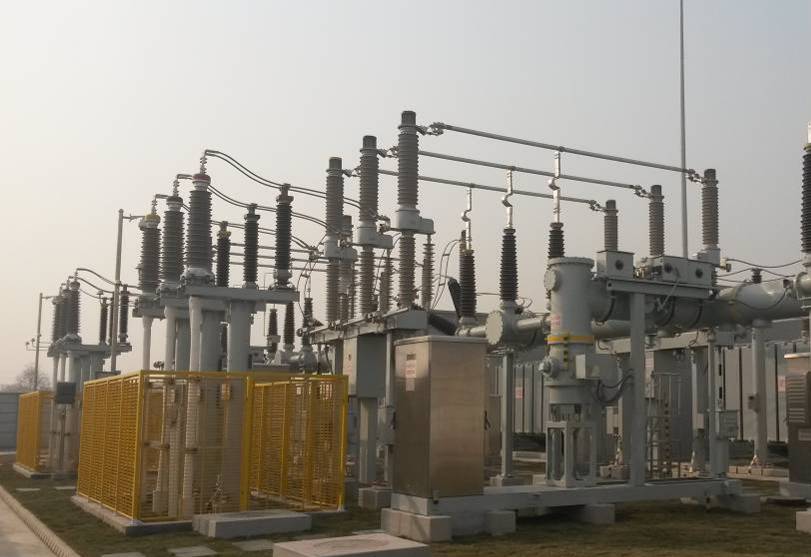

二、产品照片
